Komplexe Bauteile, wie sie elektrische Antriebe verlangen, bedürfen einer raffinierten und dennoch einfach durchzuführenden Technik. Ein Innovationstreiber in der Fertigungstechnik ist das Lost Foam-Verfahren – ein Sandgussverfahren mit verlorenen Formen und Modellen. Die Wissenschaftler des Fraunhofer-Instituts für Fertigungstechnik und Angewandte Materialforschung IFAM in Bremen entwickeln mit diesem Verfahren technisch hochwertige Produkte, die für den Einsatz von Radnabenelektromotoren erforderlich sind.

Die Idee des Verfahrens ist einfach: Zunächst wird ein Positivmodell des eigentlichen Bauteils mittels Schäum- oder Frästechnik aus Polystyrol (EPS) erstellt. Im nächsten Schritt werden die Modelle an ein Angusssystem gefügt und dann mit einer keramischen Schlichte überzogen. Die geschlichtete Modelltraube wird in einem Gießbehälter in Formsand vollständig eingebettet. Anschließend wird flüssiges Metall in das Modell gegossen, welches dieses zersetzt und den entstehenden Hohlraum ausfüllt. So entsteht eine exakte geometrische Nachbildung des Modells. Zuletzt bewirkt ein Kippen des Gießbehälters das Entformen des neu entstandenen Körpers.

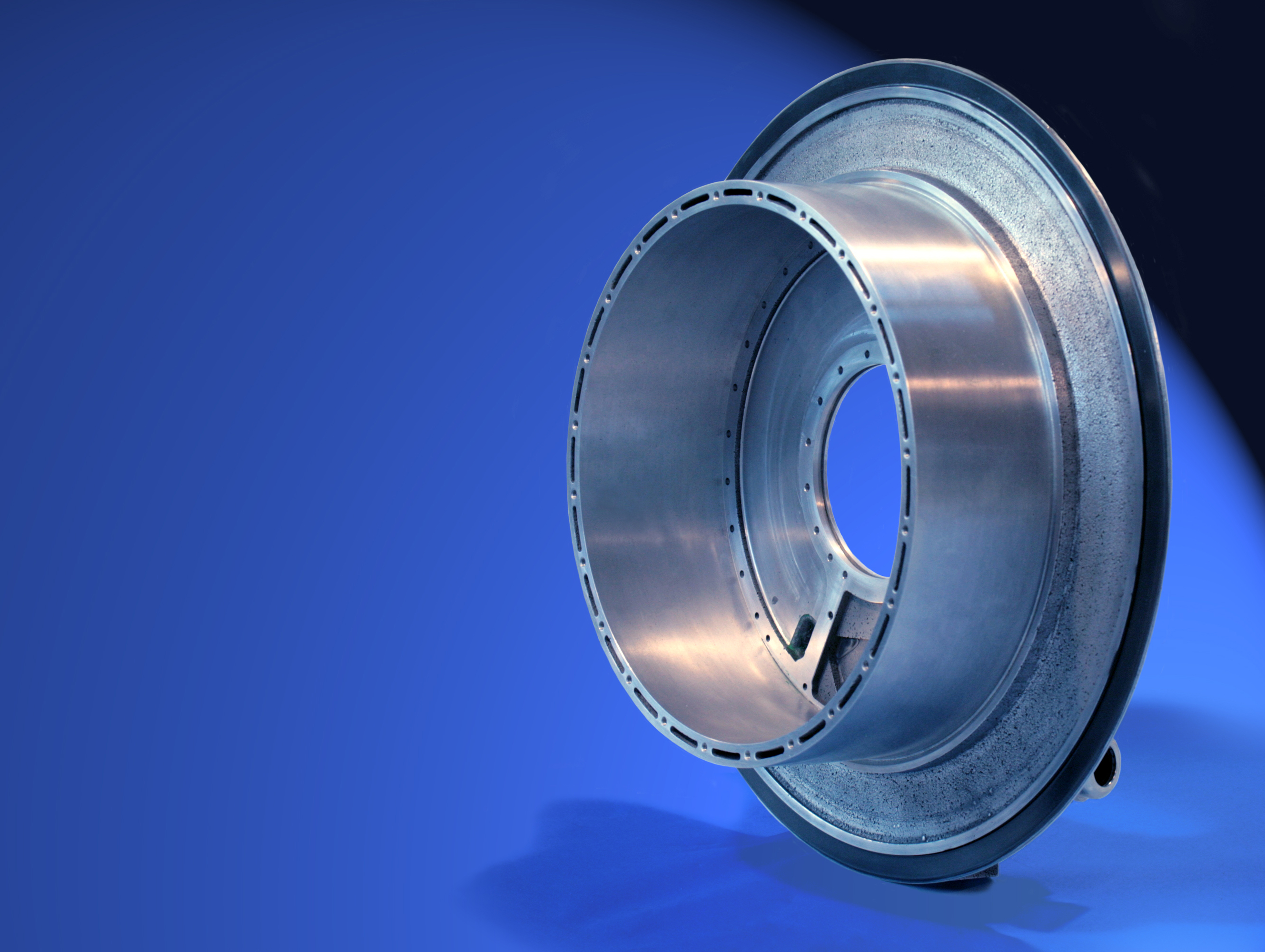

»Das Potenzial dieser Technologie bietet eine größtmögliche Gestaltungsfreiheit bei der Konstruktion und Fertigung«, so Jan Clausen, wissenschaftlicher Mitarbeiter des Fraunhofer IFAM während der Präsentation eines Elektromotorgehäuses. Das Bauteil, welches alternativ durch die mechanische Fügung verschiedener Teile gefertigt werden kann, enthält integrierte Kühlkanäle, damit bestimmte Temperaturen innerhalb eines Elektromotors nicht überschritten werden. Durch die geometrische Auslegung des Gehäuses kann eine maximale Kühlleistung erreicht werden. Diese Anordnung lässt sich in der Form mit keinem anderen Herstellverfahren abbilden.

Die Herstellung mit ähnlichen Methoden ist nicht ganz einfach. »Natürlich ist ein Druckgussprozess wesentlich wirtschaftlicher, wenn im Sekundentakt Bauteile aus der Form fallen, dafür kann das Verfahren nur relativ simple Elemente herstellen«, erklärt Clausen. Das Lost Foam-Verfahren zeichnet sich für die Wissenschaftler vor allem dadurch aus, dass es sowohl bei der Herstellung von Prototypen als auch bei Kleinserien schnell wirtschaftliche Ergebnisse liefert. Dies geschieht unter anderem dadurch, dass mehrere Elemente zusammengelegt werden können. Bauteile, die früher aus mehreren gefügten Gussteilen bestanden, können jetzt in einem Stück gegossen werden. Die hierdurch erreichte Funktionsintegration und die Zeiteinsparung durch das Weglassen von Bauteilfügungen tragen zur höheren Wirtschaftlichkeit bei.

Zur Herstellung derartiger Gehäuse werden hauptsächlich Aluminiumlegierungen verwendet. Der häufig eingesetzte Gusswerkstoff bietet ausreichende mechanische Eigenschaften und zudem eine gute Wärmeleitfähigkeit. Es ist ein sehr leichter Werkstoff, was in Bezug auf die Wirtschaftlichkeit im Bereich Gewichtseinsparung einen weiteren Vorteil darstellt.

Diese Vorteile in Wirtschaftlichkeit und Funktionalität werden bei den produzierten Radnabenmotoren genutzt. Im Lost Foam-Verfahren gegossene Bauteile unterstützen den Fortschritt der Elektromobilität.
