Gussbauteile sind mit Angaben zu Hersteller, Artikel- und Chargennummer auf der Oberfläche gekennzeichnet. Über die Markierungen erfolgt eine Bauteilidentifikation auch nach der Produktion – solange die Codierungen nicht beschädigt oder entfernt wurden. Damit ein Bauteil über seine gesamte Lebensspanne sicher identifizierbar bleibt, hat ein Projektteam am Fraunhofer IFAM eine Technologie für alle gängigen Gussverfahren entwickelt, um metallische QR-Codes direkt einzugießen. Sie sind auf der Bauteiloberfläche unsichtbar, können nicht beschädigt werden und bleiben über den Lebenszyklus des Bauteils digital auslesbar. Eine dauerhaft sichere Rückverfolgbarkeit der Gussteile wird so ermöglicht.

Steigende Kundenanforderungen an die Qualitätssicherung von Produkten fordern Gießereien zunehmend, ihre Gussteile unveränderlich zu markieren und so während des Fertigungsprozesses und darüber hinaus identifizierbar zu machen. Automatisierte und kostengünstige Prozesse, die das Gussteil während der Herstellung kennzeichnen und eine anschließende unkomplizierte Nachbearbeitung wie Wärmebehandlung, Strahlen oder Beschichten über die gesamte Bauteiloberfläche ermöglichen, sind dabei gefragt. In dem vom Fraunhofer IFAM entwickelten Verfahren wird zur Identifikation ein metallischer QR-Code eingegossen, der vorab mittels additiver Fertigung gedruckt wird und für sämtliche Gusslegierungen eingesetzt werden kann. Das pulverbasierte Verfahren wird seit Jahren in der Arbeitsgruppe »3D Metal Printing« am Institutsteil in Dresden eingesetzt, um kleine metallische Präzisionsbauteile in hoher Stückzahl zu ermöglichen. Mit dieser Technologie können auf dem QR-Code alle geforderten Informationen generiert und dauerhaft hinterlegt werden.

Datenspeicherung und Auslesen des QR-Codes

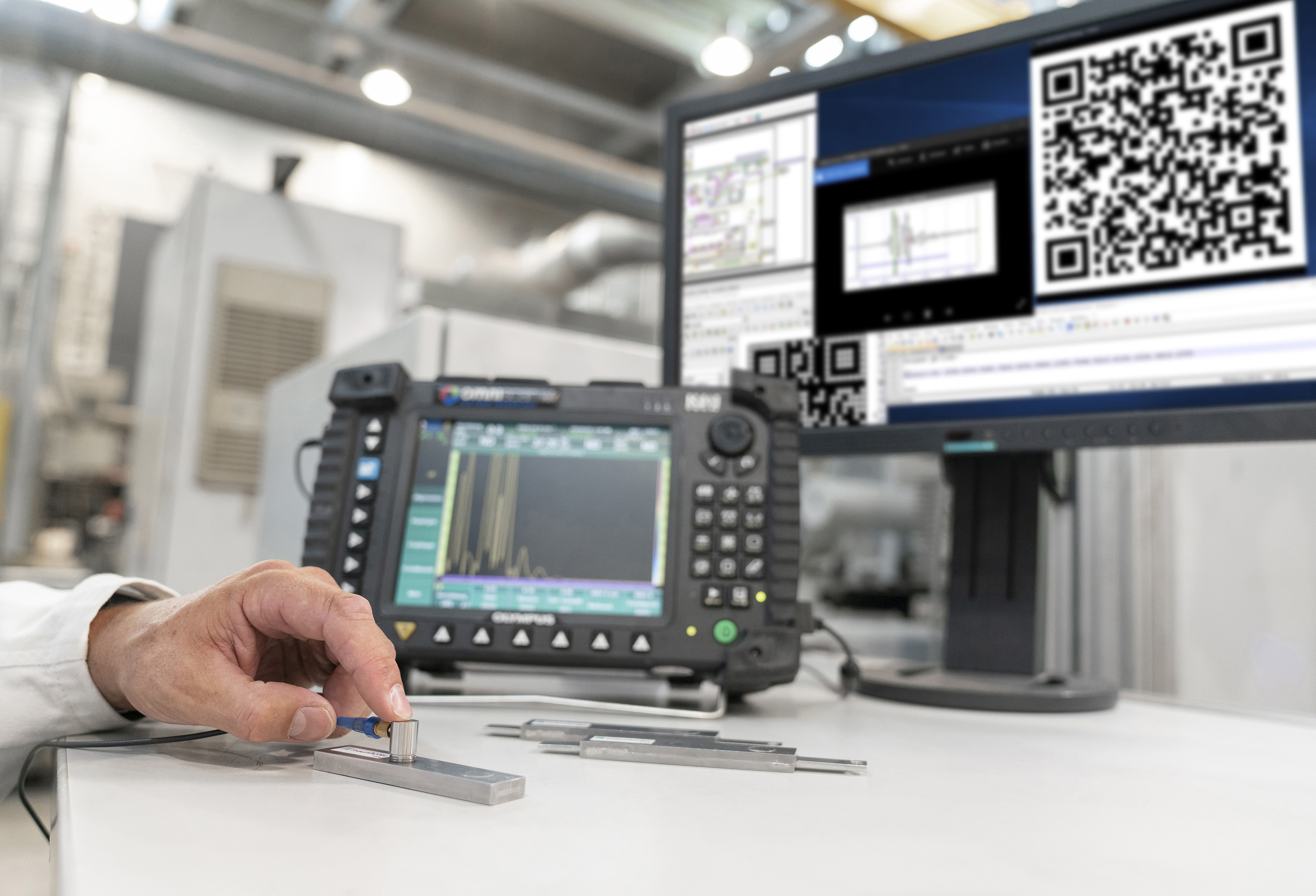

Voraussetzung für eine lückenlose Nachverfolgung ist die Speicherung aller vorhandenen Informationen in einer zentralen Datenbank sowie ein unkompliziertes Ausleseverfahren. Da nach dem Abguss auf der Bauteiloberfläche kein Hinweis auf eine Markierung des Bauteils zu erkennen ist, werden Ultraschall- oder Röntgengeräte eingesetzt, um die Struktur des QR-Codes als Abbildung sichtbar zu machen. Der Code wird mittels Softwarealgorithmus aus dem Bild gelesen und die enthaltene Kennung automatisiert in der Datenbank abgefragt. Unmittelbar zeigt dann die Software die gewünschten Informationen wie Artikelnummer, Chargen- und Herstellerinformationen oder Bauteilvarianten auf einem Bildschirm oder dem Smartphone an.

Dem Prozess angepasst, können die genannten Ausleseverfahren als eigenständige Systeme oder in eine Inline-Qualitätsprüfung integriert werden.

QR-Codes als Plagiatschutz – eine Fälschung ist nicht mehr möglich

Der Schritt in die digitale Qualitätskotrolle bietet insbesondere für hochwertige Gussprodukte einen weiteren Mehrwert. So ist es zum Beispiel für die im Niederdruckkokillenguss gefertigten Aluminiumfelgen ein interessantes Anwendungsszenario. Bei solchen Gussbauteilen wirken Markierungen auf der Oberfläche häufig störend und limitieren die Designfreiheit. In diesem Segment ist die eindeutige Kennzeichnung auch als Plagiatsschutz interessant, sodass Produktfälschungen zukünftig der Vergangenheit angehören werden.
