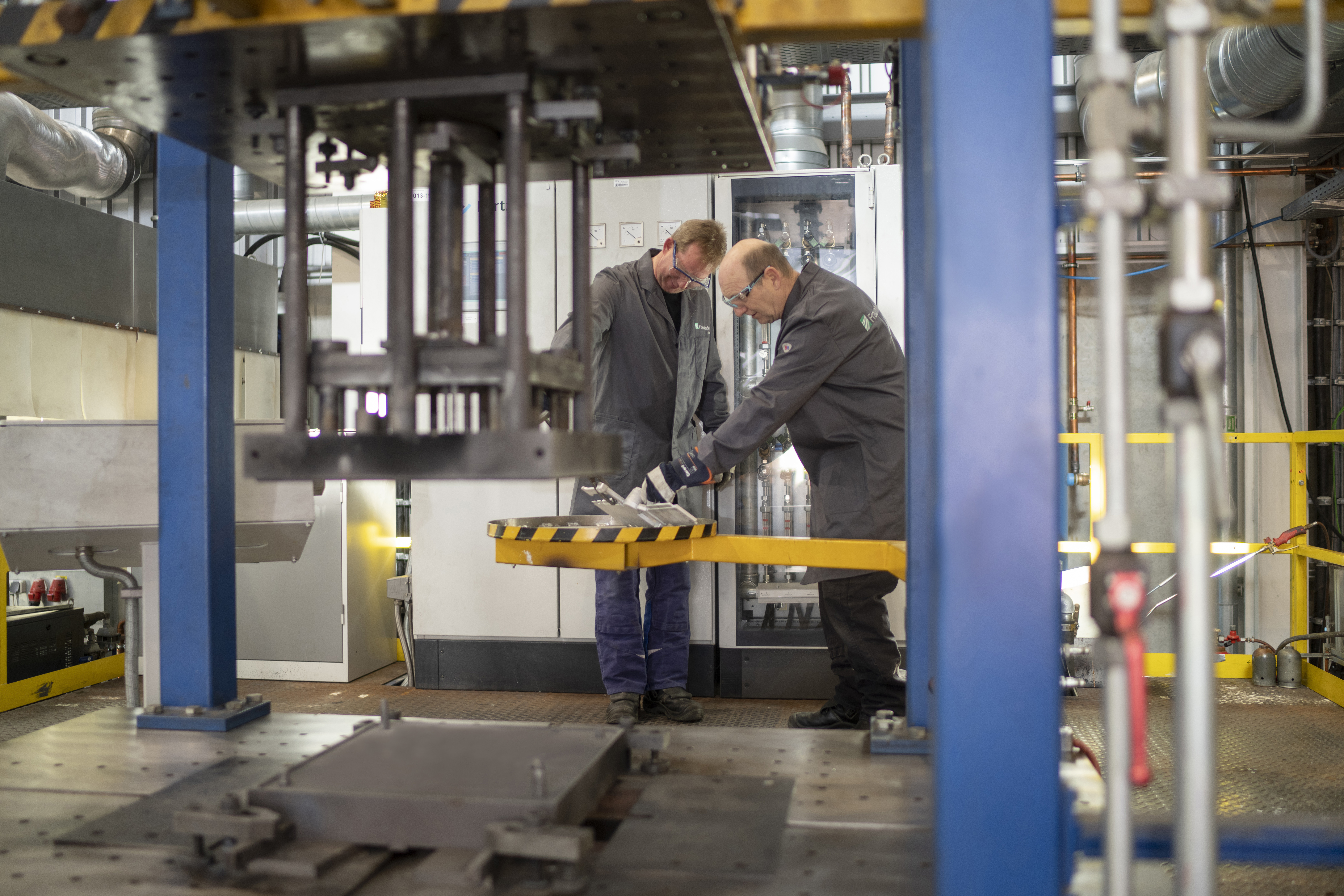

Gießerei am Fraunhofer IFAM: Unsere Anlagentechnik

Im Bereich der Gießereitechnik verfügt das Fraunhofer IFAM über ein breites Technologieportfolio für verschiedenste industrielle Anwendungen. Hierzu zählen Anlagen in den folgenden Bereichen:

  • Druckguss / Squeeze-Casting
  • Niederdruckguss
  • Feinguss
  • Schwerkraftguss



Ausstattung: Druckguss

Am Fraunhofer IFAM stehen zwei echtzeitgeregelte Kaltkammer-Druckgießmaschinen mit Schließkräften von 660t sowie 290t zur Verfügung. Im Rahmen der Forschungs- und Entwicklungsarbeiten am Institut werden auf diesen Anlagen in erster Linie Aluminium, Zink oder Magnesium, aber auch andere technisch relevante Werkstoffe vergossen. Neben herkömmlichen Gussteilen werden Bauteile mit integrierten Hohlräumen, Verbund- und Hybridguss sowie z.B. mit Metallschmelze infiltrierte Preforms hergestellt.



Bühler SC/N66, Druckgießanlage

Technische Daten in der Übersicht:

  • Schließkraft: 660t
  • Schussgewicht: bis ca. 8kg (für Al)
  • Echtzeitgeregelt
  • Schmelzofen für Aluminium (350 kg) / Zink (925 kg)
  • Vakuumunterstützung möglich
  • Automatische Sprüheinrichtung
  • Messdaten- und Prozessdatenerfassung: Druck und Temperatur

Frech DAK 250-34, Druckgießanlage

Technische Daten in der Übersicht:

  • Schließkraft 290t
  • Schussgewicht 0,9 - 3,6kg (für Al)
  • Echtzeitgeregelt
  • Schmelzofen: für Aluminium (200 kg) / Zink (530kg)
  • Vakuumunterstützung möglich
  • Automatische Sprüheinrichtung
  • Messdaten- und Prozessdatenerfassung: Druck und Temperatur
© Fraunhofer IFAM

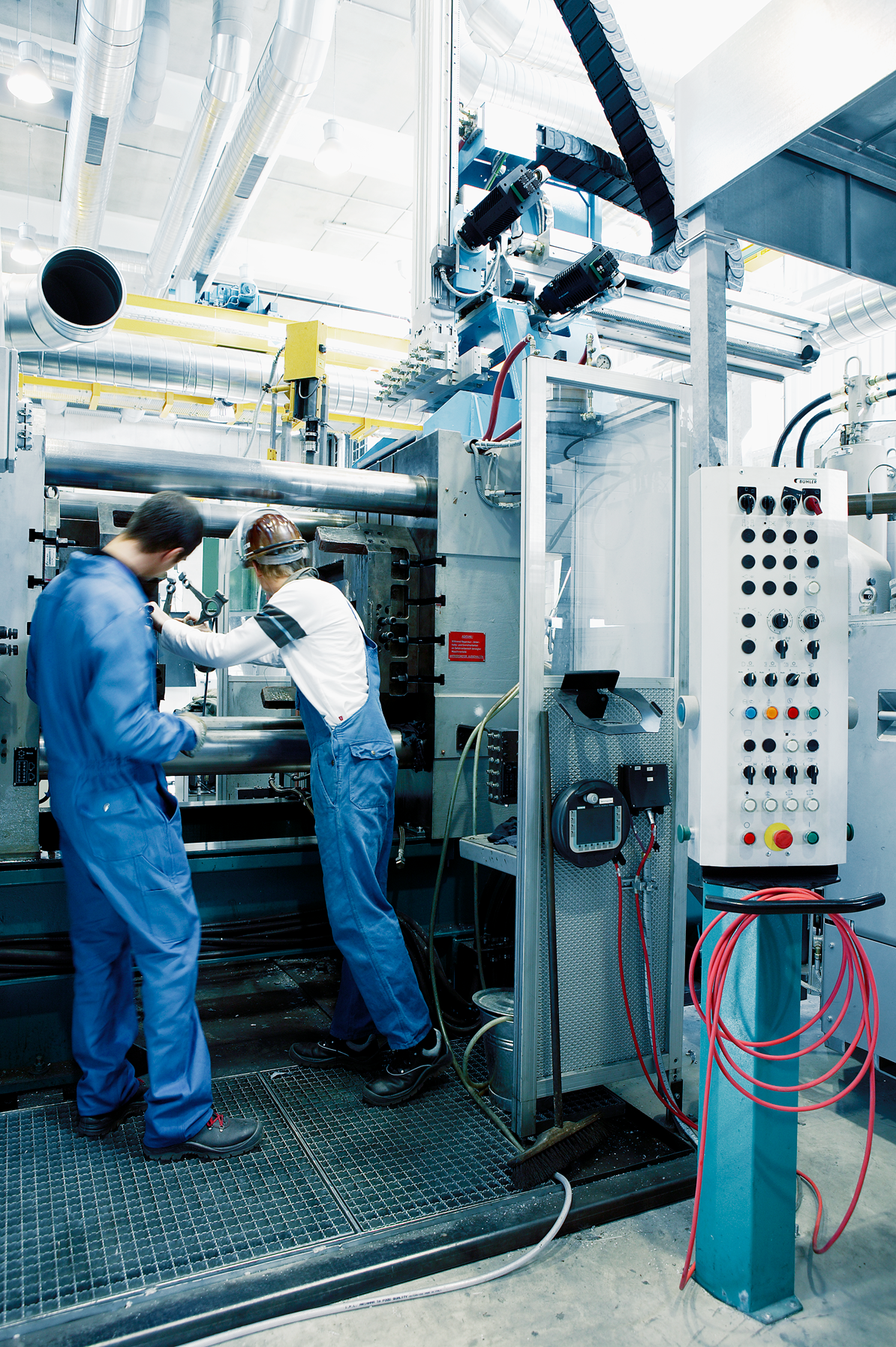

Druckgießanlage Bühler SC/N66
© Fraunhofer IFAM

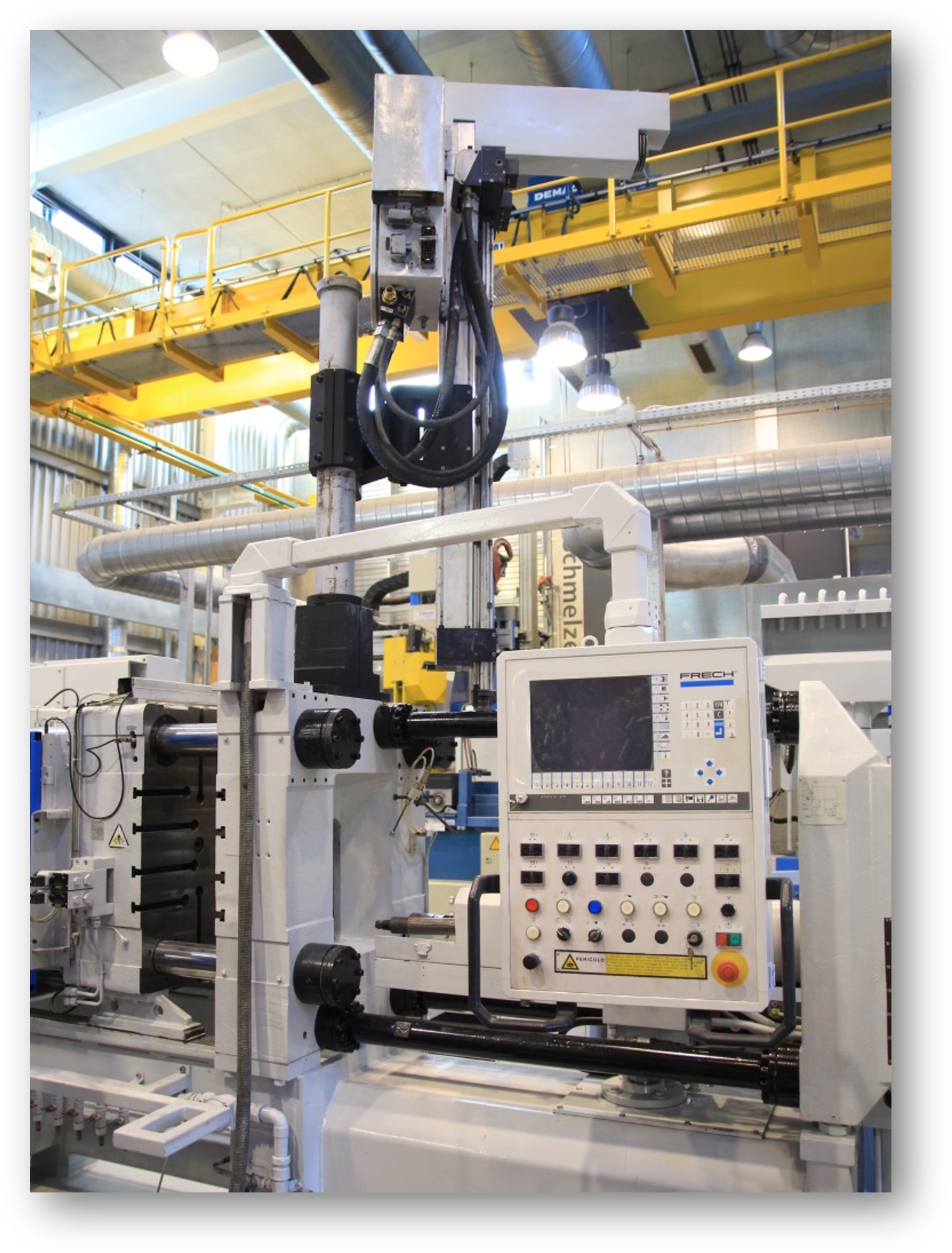

Druckgießanlage Frech DAK 250-34

Ausstattung: Niederdruckguss

Für den Niederdruckguss stehen dem Fraunhofer IFAM eine KURTZ und zwei TEGISA Niederdruck-Gießanlagen zur Verfügung, mit der Sandformen (Kernpakete) und Kokillen (Dauerformen) abgegossen werden können. Mit den vorhandenen Kombinationen von induktivem und widerstandsbeheizten Heizsystemen sind die Anlagen speziell auf die Anforderungen gießtechnischer Auftragsforschung ausgelegt.



TEGISA NDGA 100/51L, Niederdruckgießanlage

Technische Daten in der Übersicht:

  • Tiegel-Schnellwechsel-System
  • Direktes und indirekt induktives Schmelzen Aluminium, Zink, Stahl, Gusseisen, Messing, Kupfer, Salz, (Stickstoff-Atmosphäre)
  • Schmelzvolumen: ~ 55 Liter
  • Schmelzleistung: 100 kW
  • Schmelztemperaturen: bis 1600 °C
  • Gießdruck: bis max. 1 bar
  • Maximale Größe für Kokillen oder Sandformen: 1 000 mm x 1 000 mm x 380 mm
  • Prozessgase: Argon oder Stickstoff

TEGISA NDGA 130/70L, Niederdruckgießanlage

Technische Daten in der Übersicht:

  • Tiegel-Schnellwechsel-System
  • Direktes und indirekt induktives Schmelzen Aluminium, Zink, Stahl, Gusseisen, Messing, Kupfer, Salz,(Stickstoff-Atmosphäre)
  • Schmelzvolumen: ~ 110 Liter
  • Schmelzleistung: 130 kW
  • Schmelztemperatur: bis 1.650 °C
  • Gießdruck: bis max. 1,0 bar
  • Schließkraft:60 t
  • Kernzüge: > 4 Stück
  • Werkzeuggewicht: bis 3.500 kg
  • Aufspannfläche obere Werkzeugseite: 1200 x 1200 mm²
  • Aufspannfläche untere Werkzeugseite: 1310 x 1290 mm²
  • Säulenmaß: 1200 x 1200mm
  • Prozessgas: Stickstoff

Kurtz AL 16-12 SC, Niederdruckgießanlage

Technische Daten in der Übersicht:

  • Tiegel-Shuttlesystem
  • Elektrisch widerstandsbeheizter Tiegelöfen Aluminium, Zink, Salz
  • Schmelzvolumen: ~ 110 Liter
  • Schmelzleistung: 46 kW
  • Schmelztemperatur: bis 900 °C
  • Gießdruck: bis max. 1,0 bar
  • Schließkraft: 32 t
  • Kernzüge: bis 4 Stück
  • Werkzeuggewicht: bis 3.500 kg
  • Aufspannfläche obere Werkzeugseite: 1100 x 1000 mm²
  • Aufspannfläche untere Werkzeugseite: 2380 x 1540mm²
  • Säulenmaß: 1600 x1200mm
  • Prozessgas: Argon oder Stickstoff
© Fraunhofer IFAM

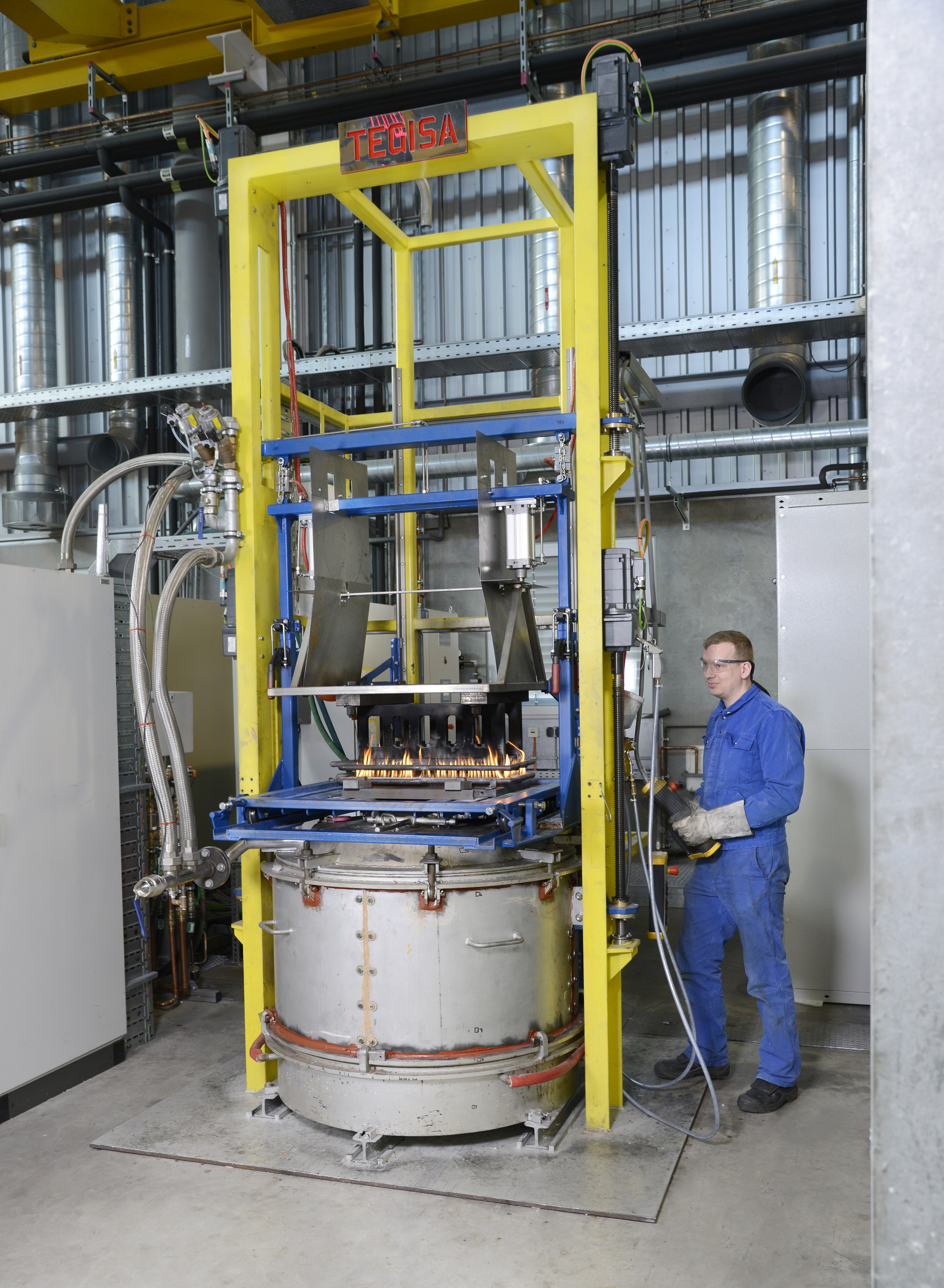

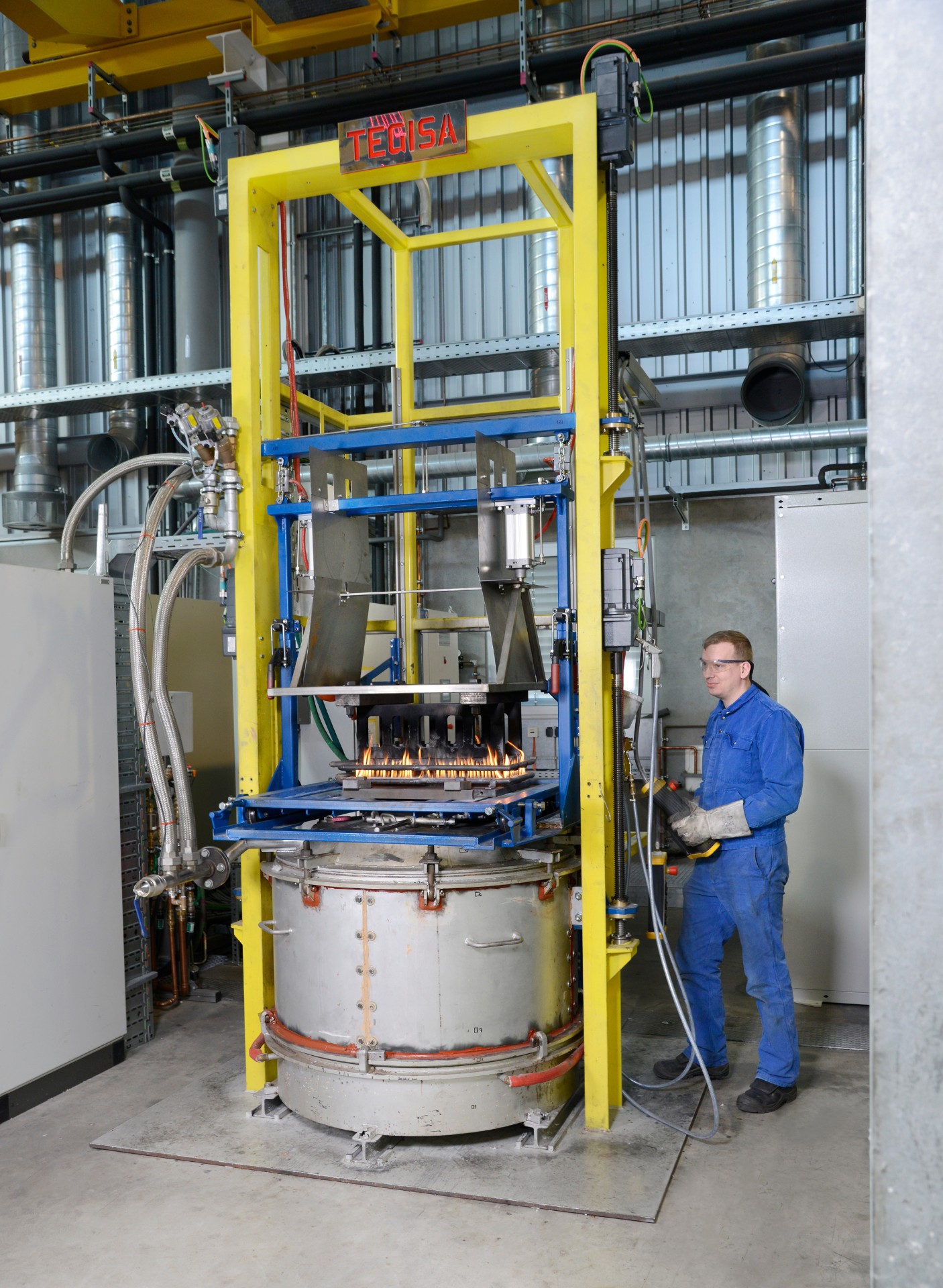

Niederdruckgießanlage TEGISA NDGA 100/51L
© Fraunhofer IFAM

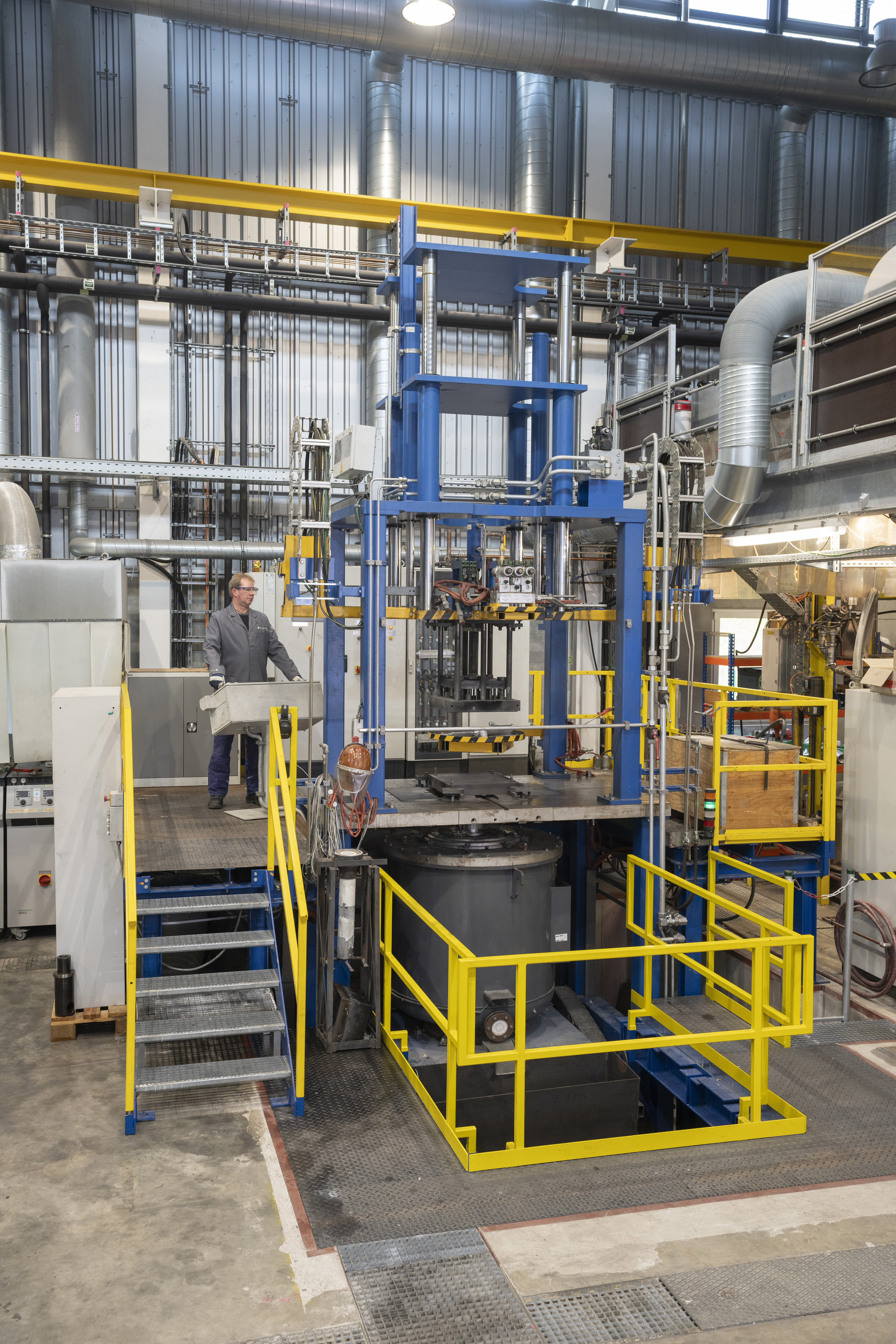

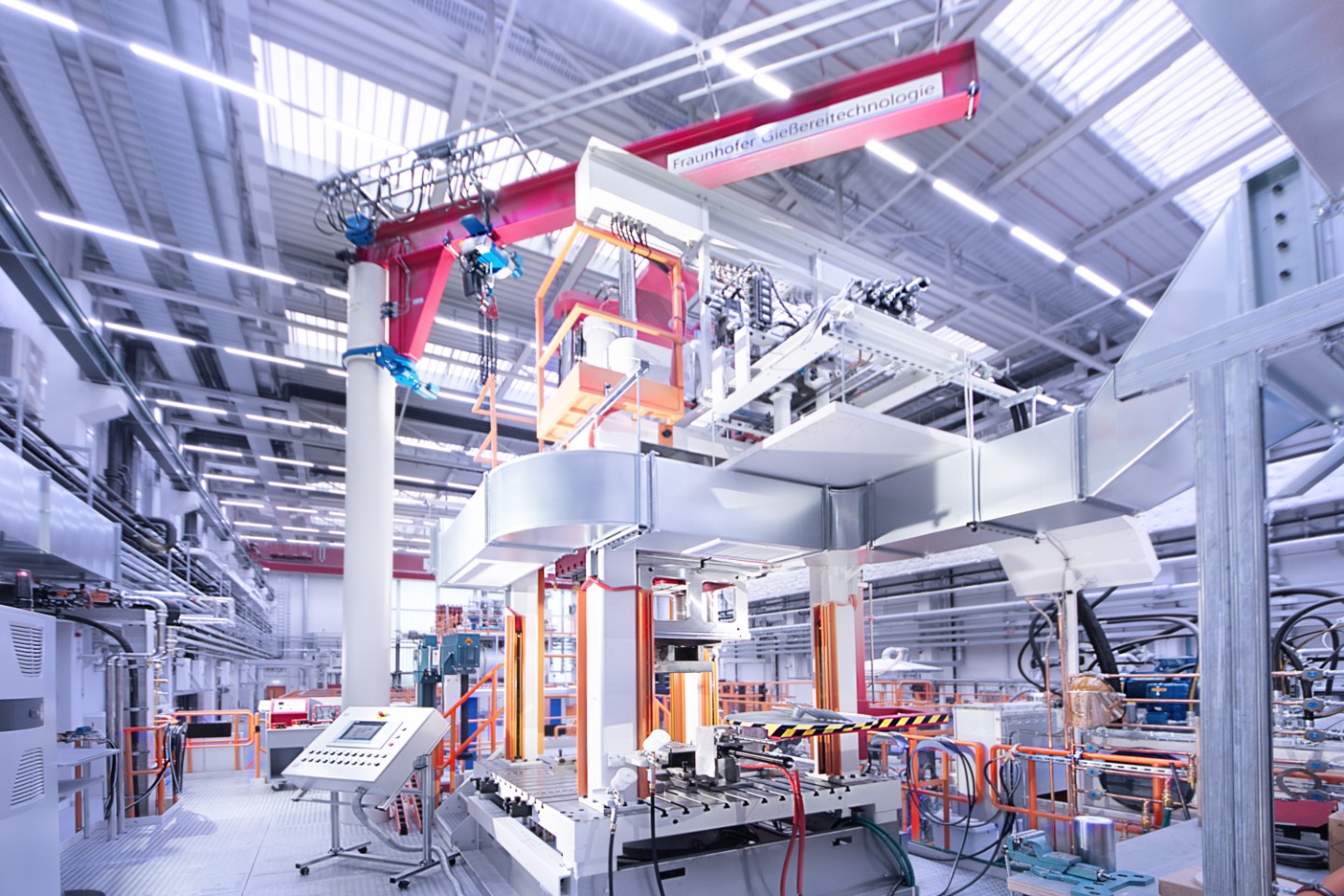

Niederdruckgießanlage TEGISA NDGA 130/70L am Standort in Wolfsburg (Fraunhofer CCEM - im Technikum der OHLF)
© Fraunhofer IFAM
Niederdruckgießanlage Kurtz AL 16-12 SC

Ausstattung: Feinguss

Feinguss beschreibt ein Gussverfahren, das angewendet wird, um präzise und detaillierte Gussteile zu fertigen. Es können verschiedene metallische Werkstoffe abgegossen werden, wie z.B. Aluminium, Eisen, Kupfer, Kobalt, Titan. Dem Fraunhofer IFAM stehen derzeit zwei unterschiedliche Anlagentypen zur Verfügung um die thematischen Anforderungen von Auftrags- und Eigenforschung abbilden zu können.



Indutherm VC 650V, Feingussanlage

Technische Daten in der Übersicht:

  • Induktives Heizsystem
  • Schmelzvolumen: ~ 0,25 Liter
  • Schmelzleistung: 12 kW
  • Schmelztemperatur: bis 1700 °C
  • Überdruck: max. 3 bar

Indutherm VC 3000D, Feingussanlage

Technische Daten in der Übersicht:

  • Induktives Heizsystem
  • Schmelzvolumen: ~ 3,4 Liter
  • Leistung: 30 kW
  • Schmelztemperatur: bis 1500 °C
© Fraunhofer IFAM

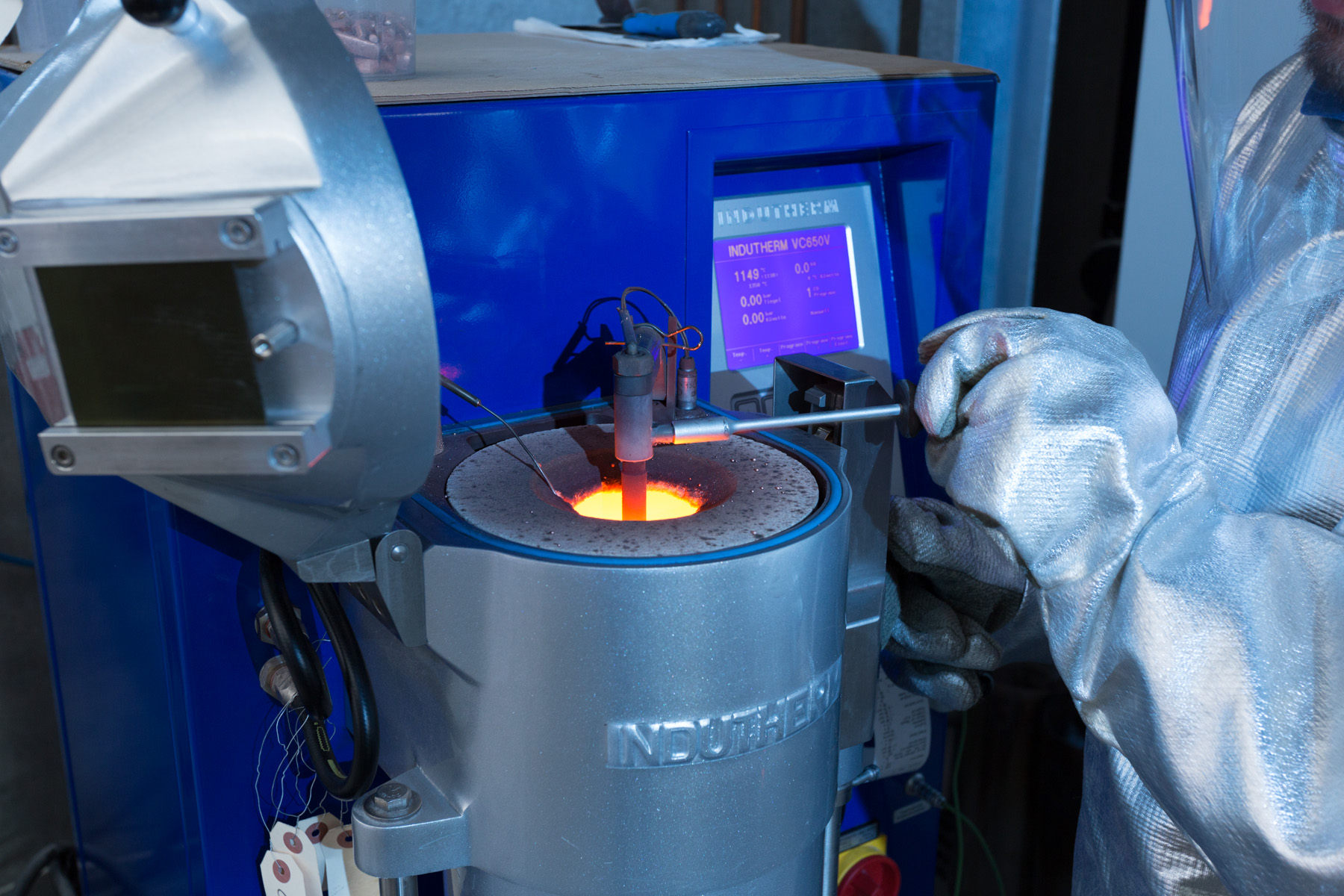

Feingussanlage Indutherm VC 650
© Fraunhofer IFAM

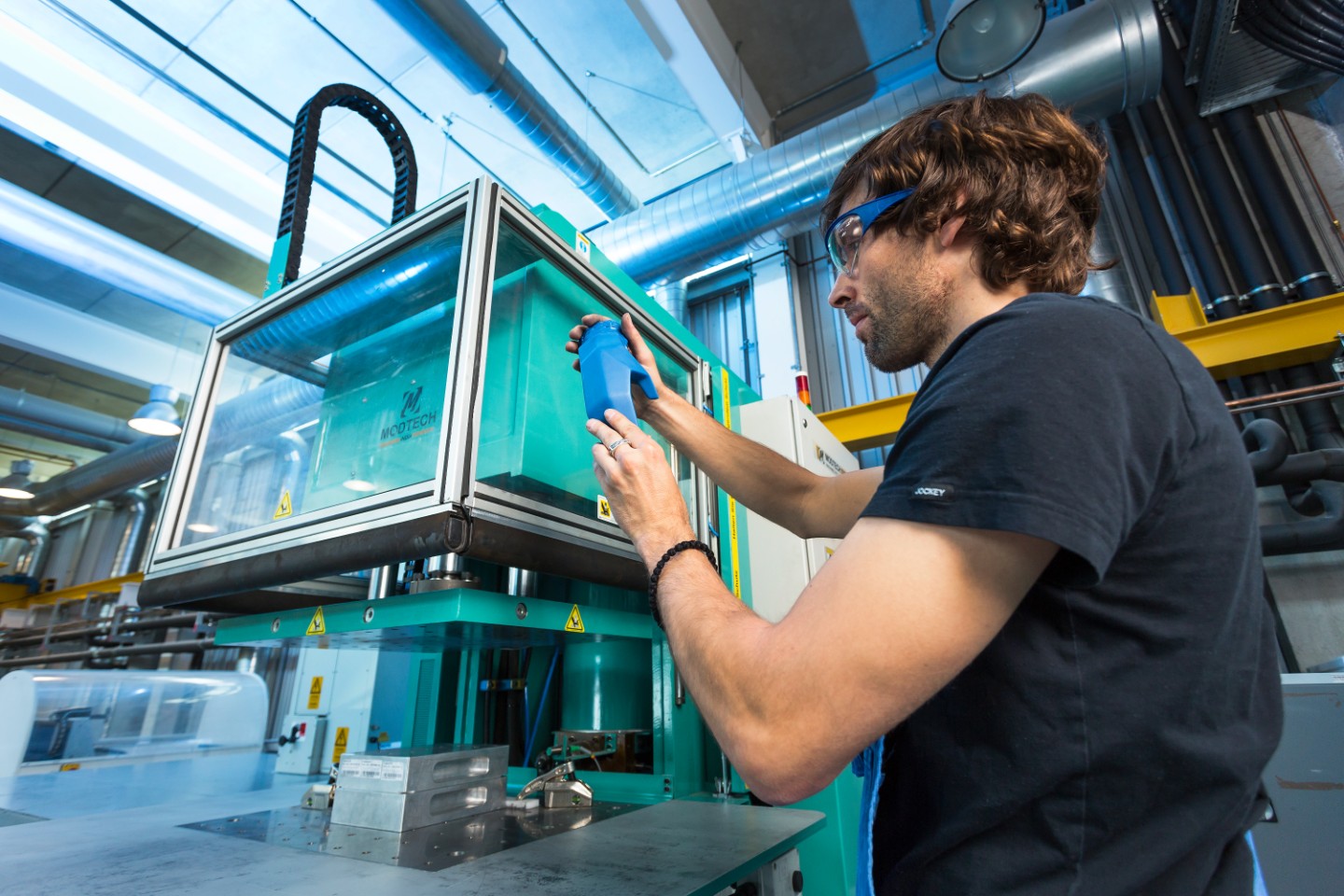

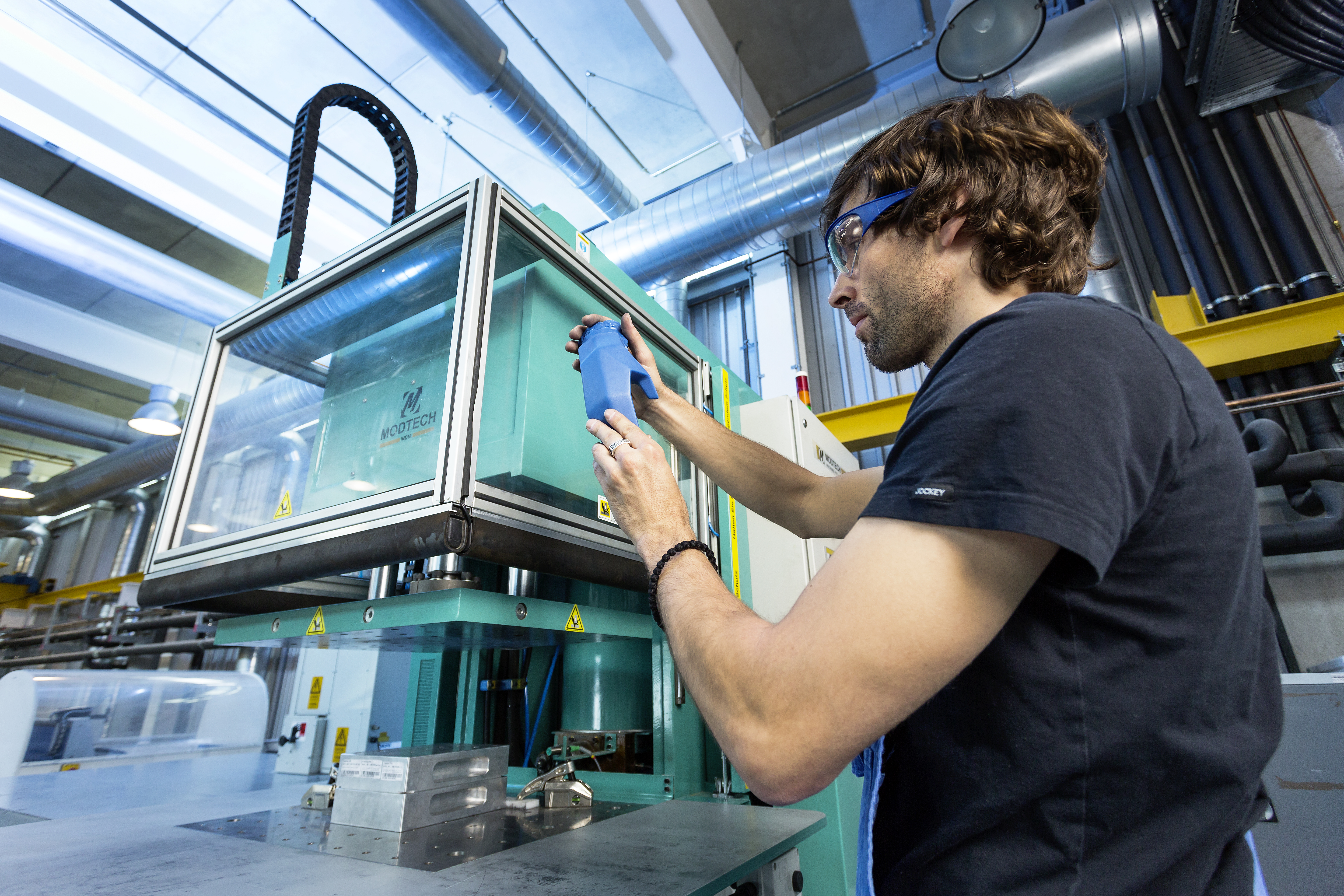

Wachs Spritzguss (ModTech C 20) zur Herstellung von Wachsmodellen für den Feinguss

Ausstattung: Analytik

Die vorhandenen Analysemöglichkeiten und die entsprechende Peripherie ermöglichen Untersuchungen für die Bereiche:

  • Röntgen und CT
  • 3D-Messung mit Streifenlichtprojektion
  • Metallographie
  • Thermoanalyse
  • Spektroskopie
  • Dichteindexprüfung
© Fraunhofer IFAM

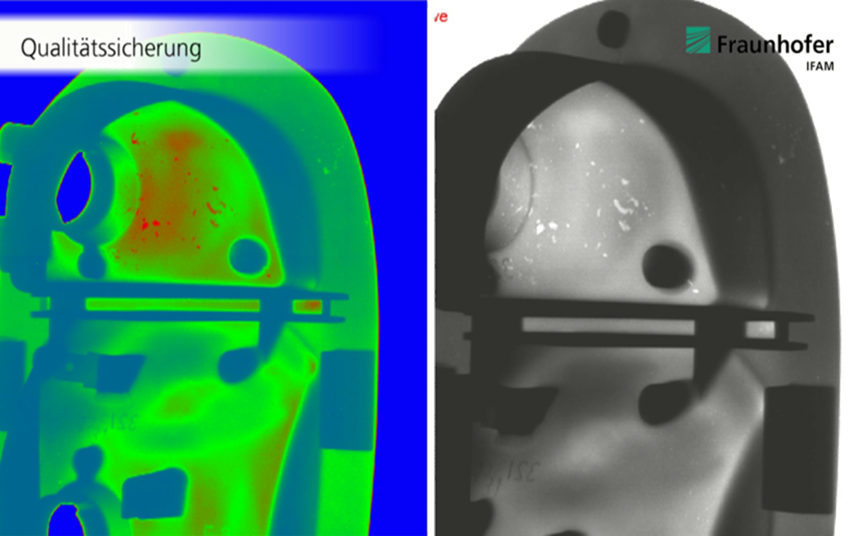

Röntgen und CT zur Detektion von Gussfehlern
© Fraunhofer IFAM

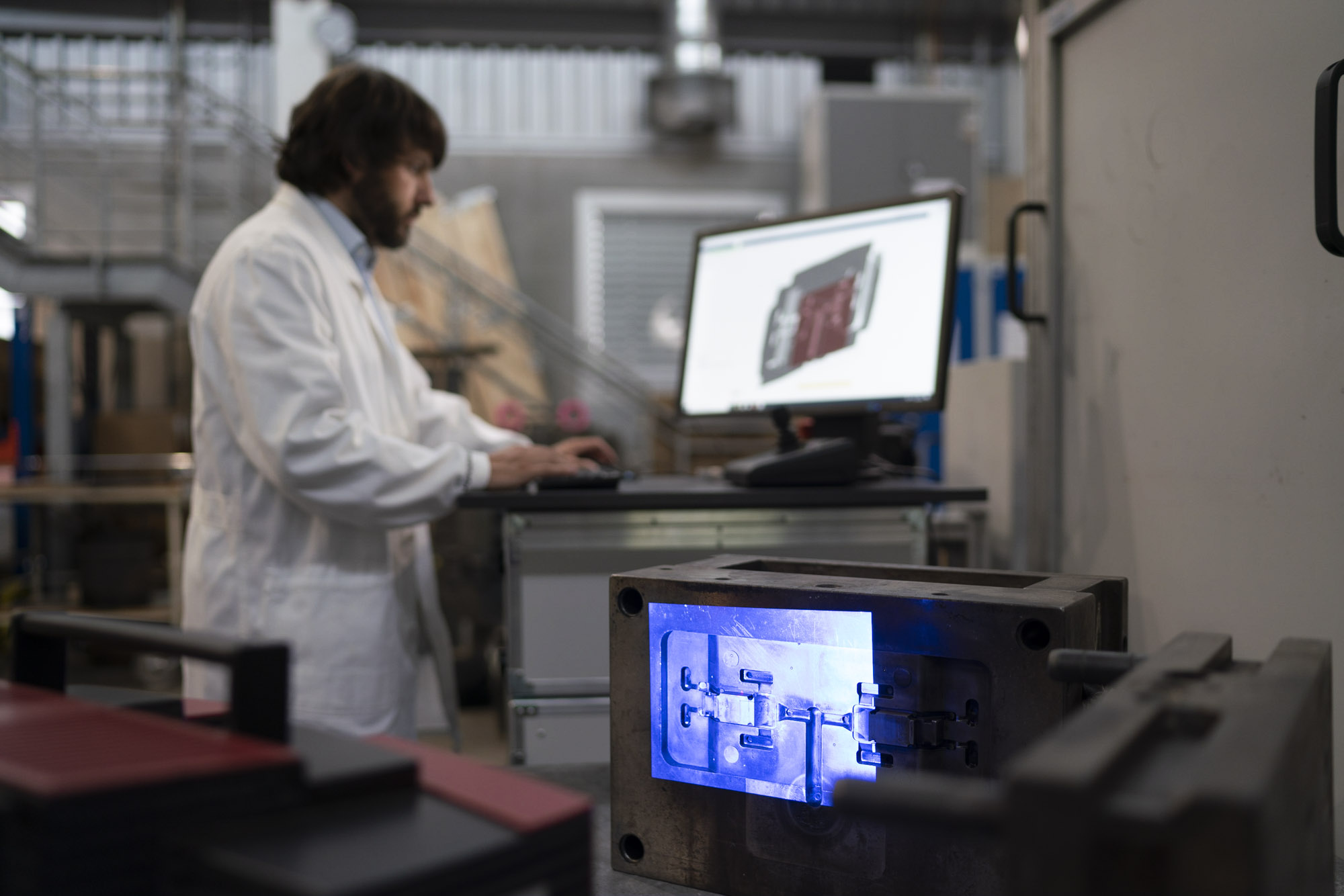

Streifenlichtprojektions-Messgerät GOM Atos Triple Scan III
© Fraunhofer IFAM

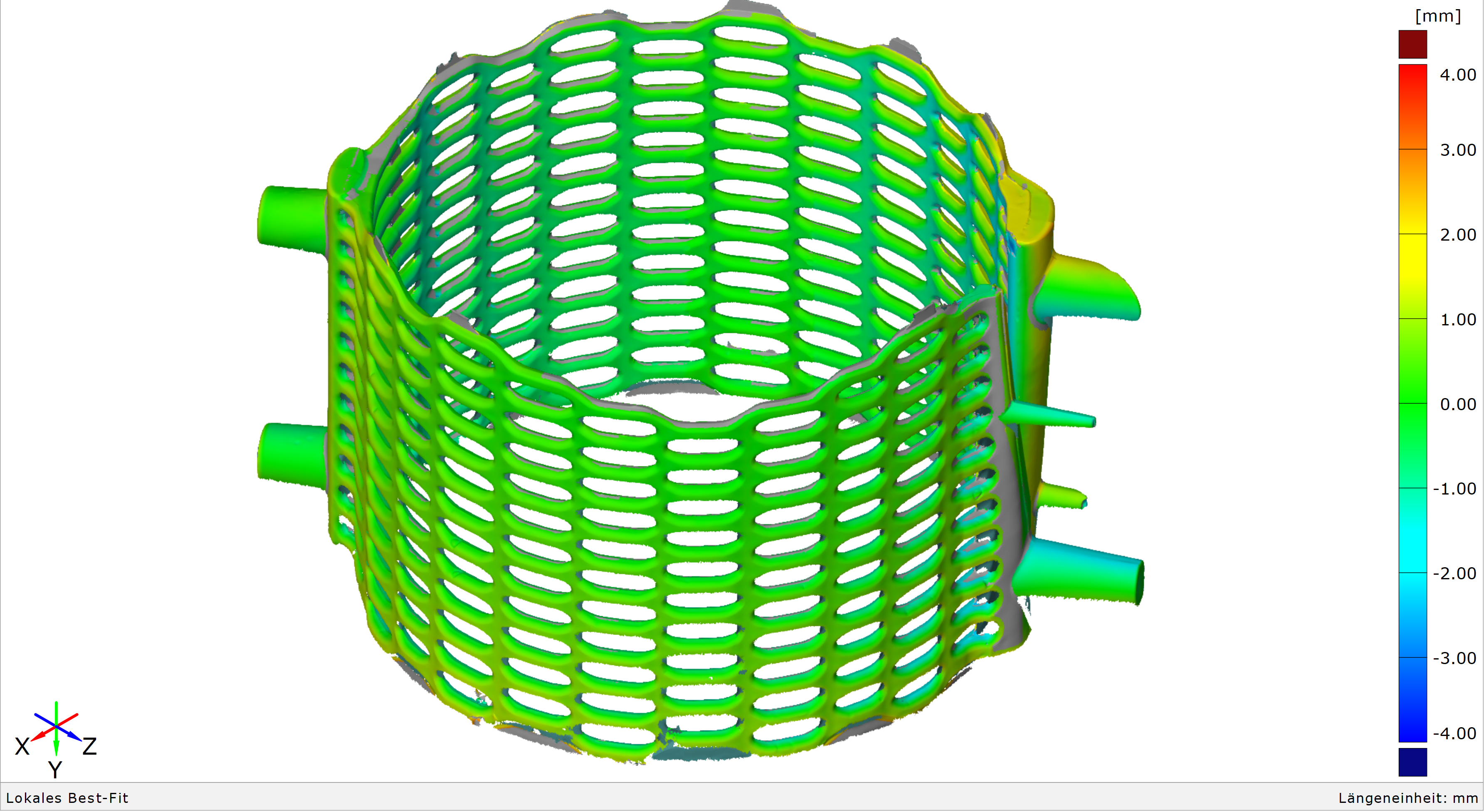

SOLL-IST Flächenvergleich eines Bauteils mit Streifenlichtprojektion
